Das Rack für den Bordcomputer im T2

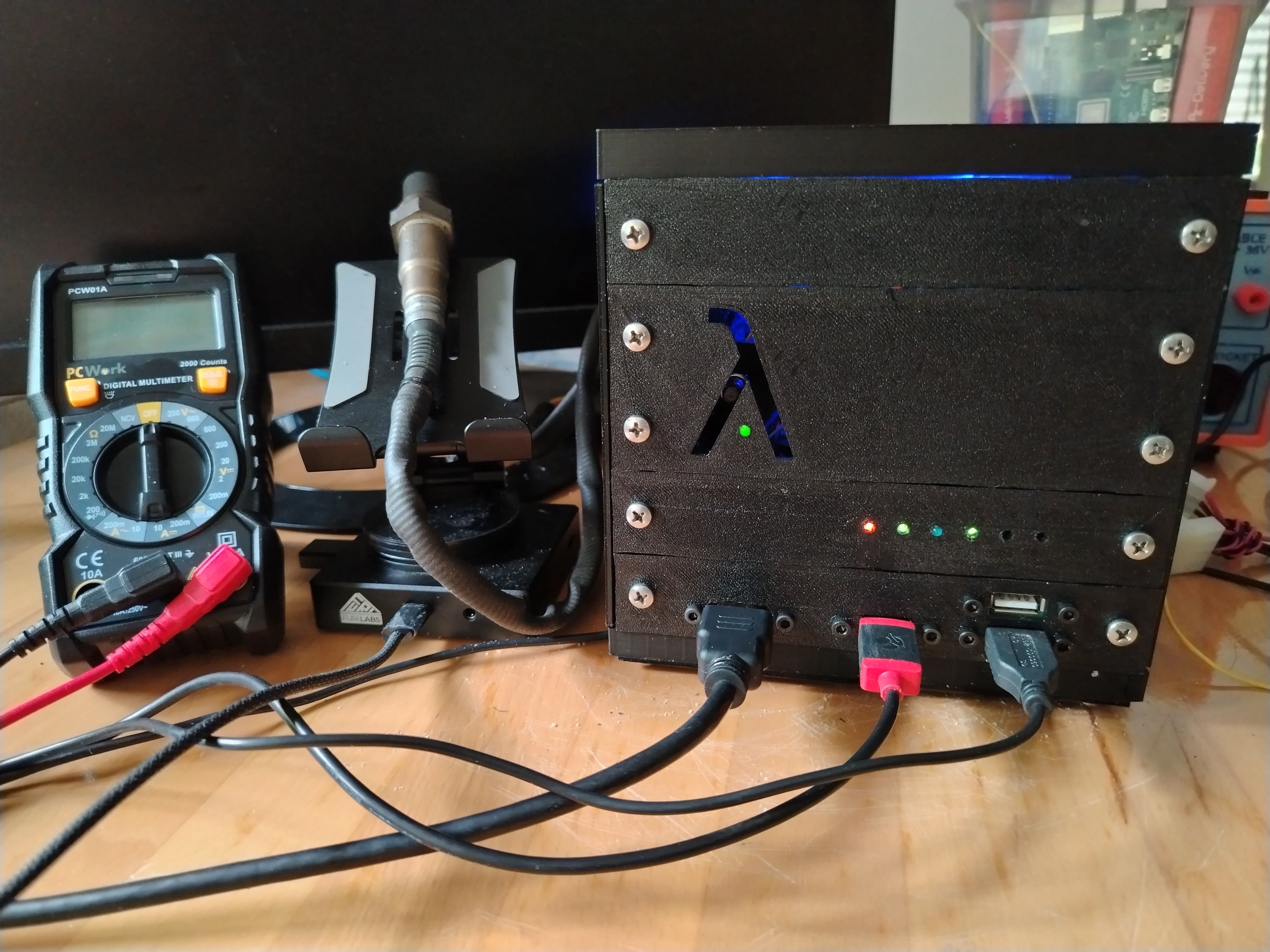

Rackansicht komplett

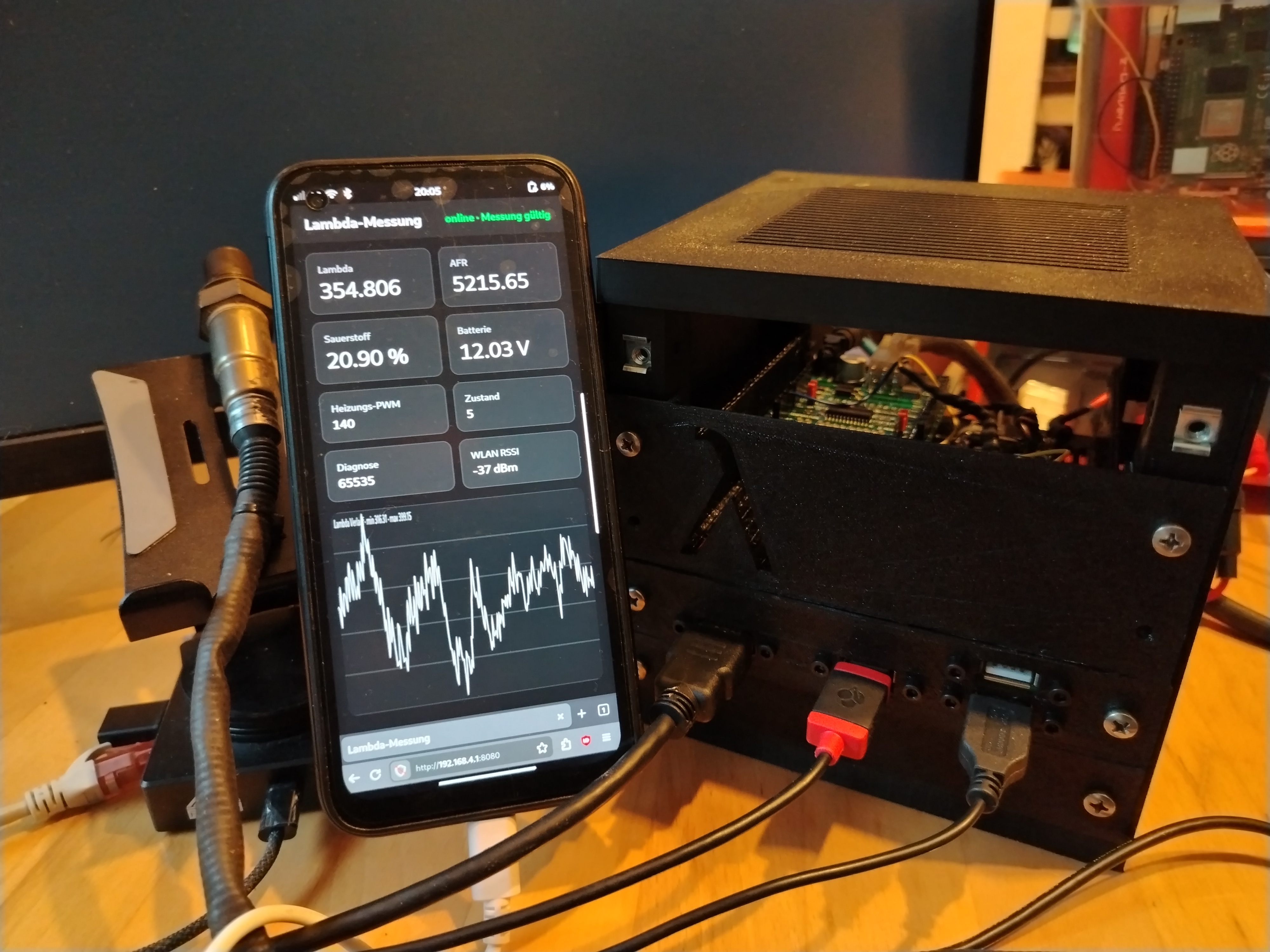

Rack fast fertig

Ein kompaktes, selbst gedrucktes Rack für Raspberry Pi, Lambdatool und weitere Elektronikkomponenten.

Das Gehäuse besteht aus mehreren 3D-gedruckten Teilen und lässt sich modular aufbauen.

Zusammenbau

Zum Zusammenbau werden die Pfosten in die Bodenplatte gesteckt. Dann wird die obere Platte aufgesteckt.
Das Gehäuse ist dann schon sehr stabil weil die Passung sehr genau ist. Anschließend nur die Seitenteile einhängen.

Individuelle Einschübe können recht einfach, z.B. mit Freecad erstellt werden. Für die Befestigung der Einschübe werden Standard Klemmen und Schrauben verwendet.

Die gibt es als Zubehör für Serverschränke.

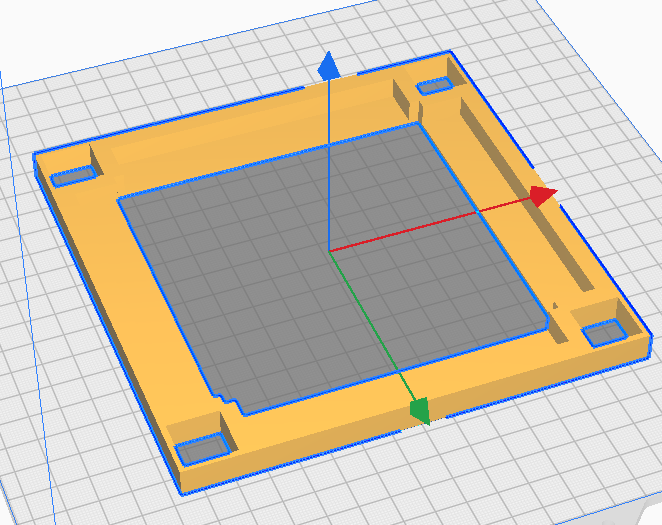

Die Bodenplatte
Die Bodenplatte des Rack

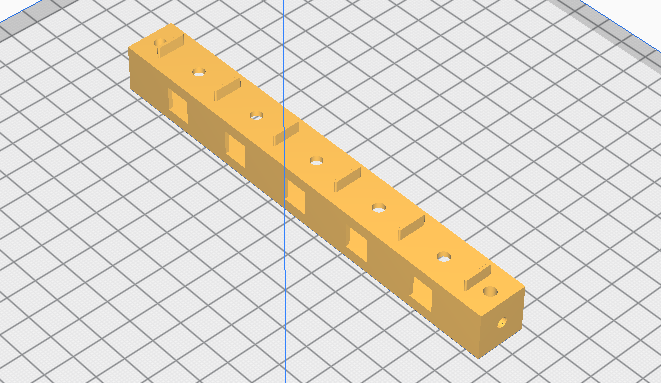

Pfosten - 4Stück werden gebraucht
Pfosten - 4 Stück erforderlich

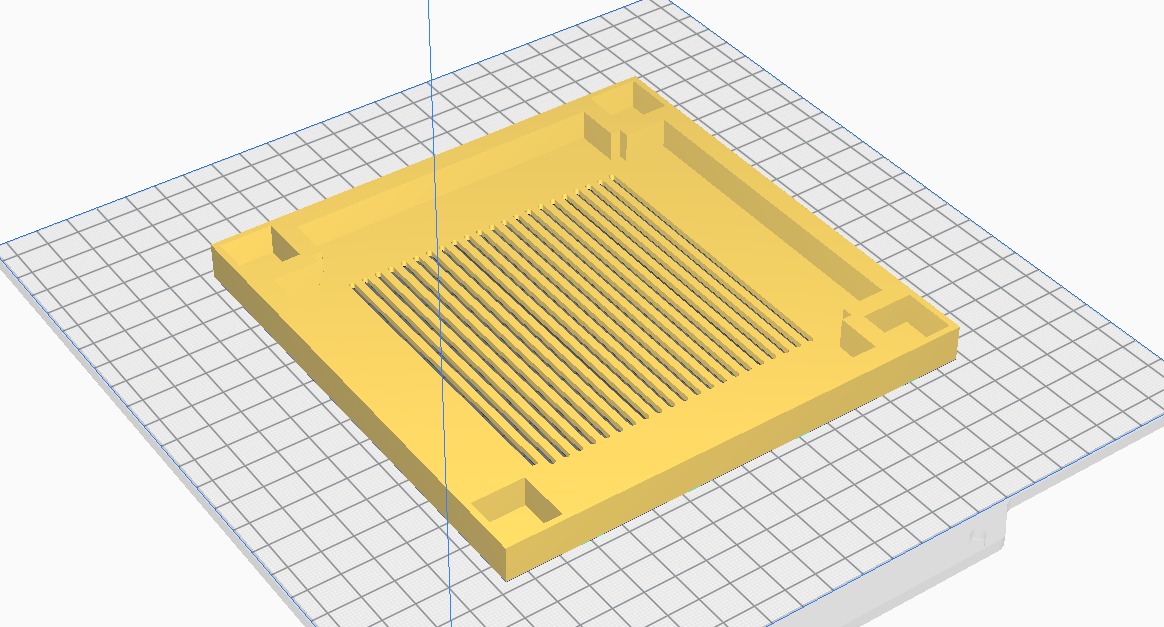

Die obere Platte
Die obere Platte

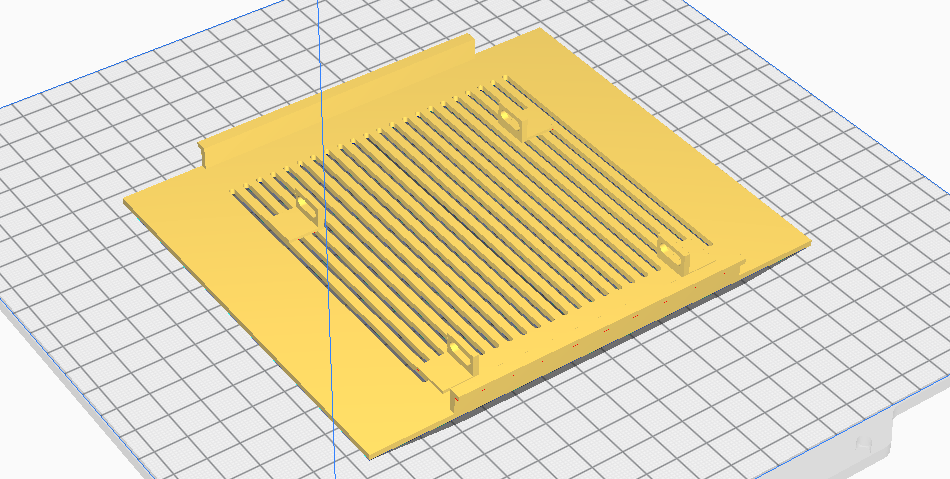

Seitenteil mit SSD Halter
Seitenteil mit SSD Halter

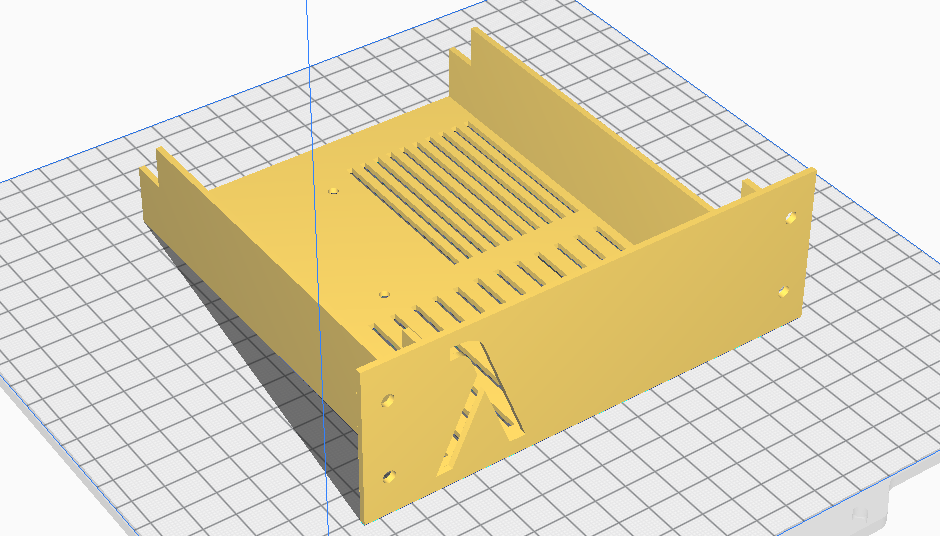

Der Einschub für das Lambdatool
Der Einschub fuer das Lambdatool

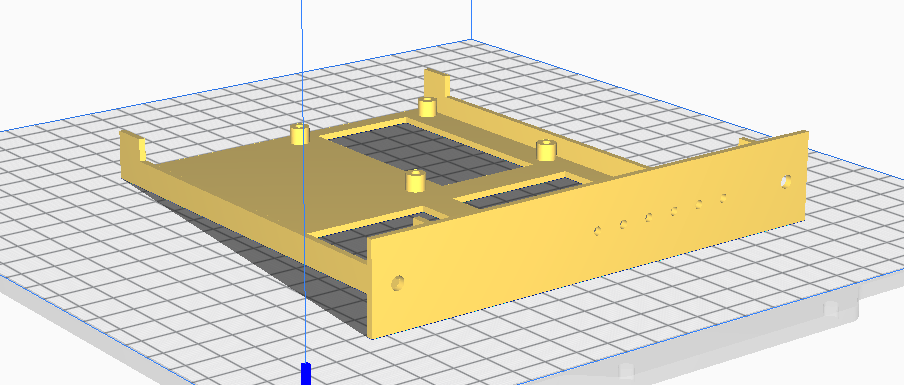

Der Einschub für das Raspi + LED
Der Einschub für das Raspi + LED

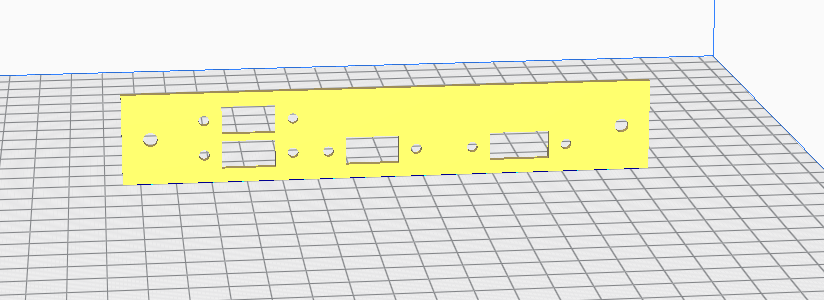

Blende-für usb und hdmi
Blende-für USB und HDMI

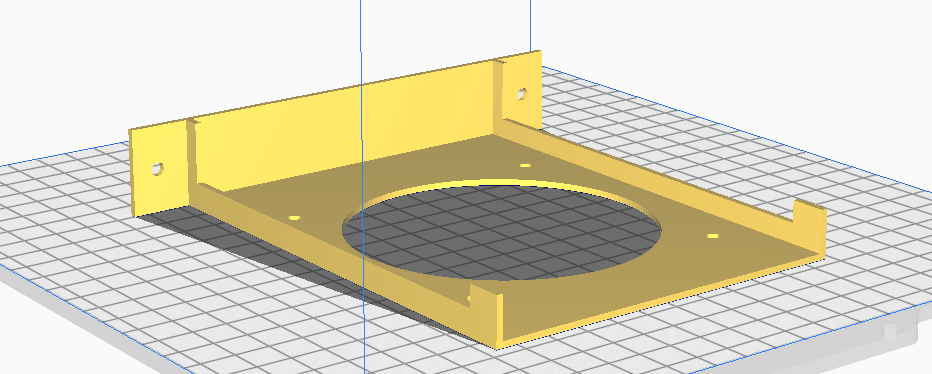

Der Lüftereinschub
Einschub 92mm Lüfter

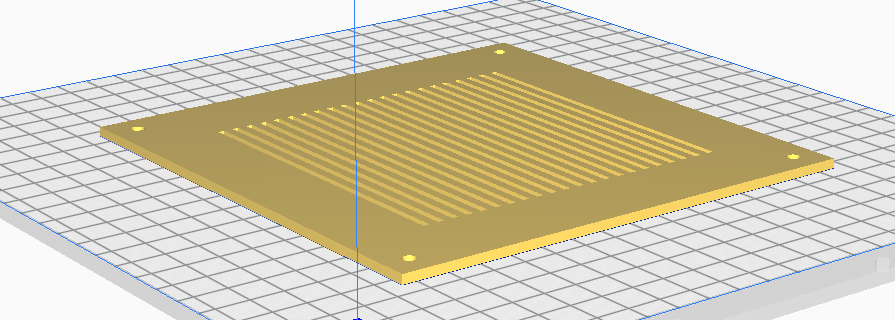

Verschlußblende unten
Verschlußblende unten

Druck

Als Material sollte mindestens PETG verwendet werden. Die STL-Dateien zum Druck können demnächst hier herunter geladen werden.
